产品简介

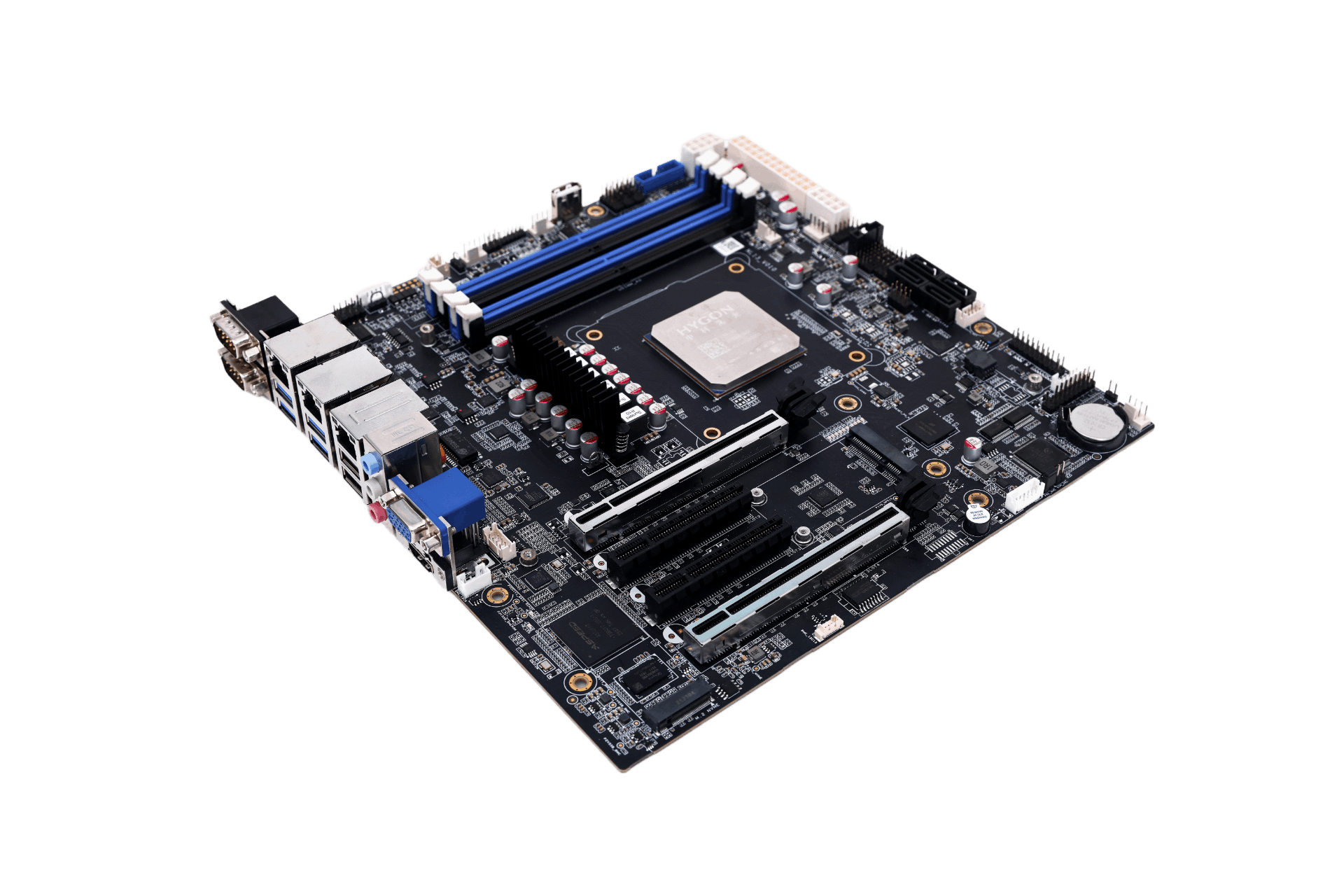

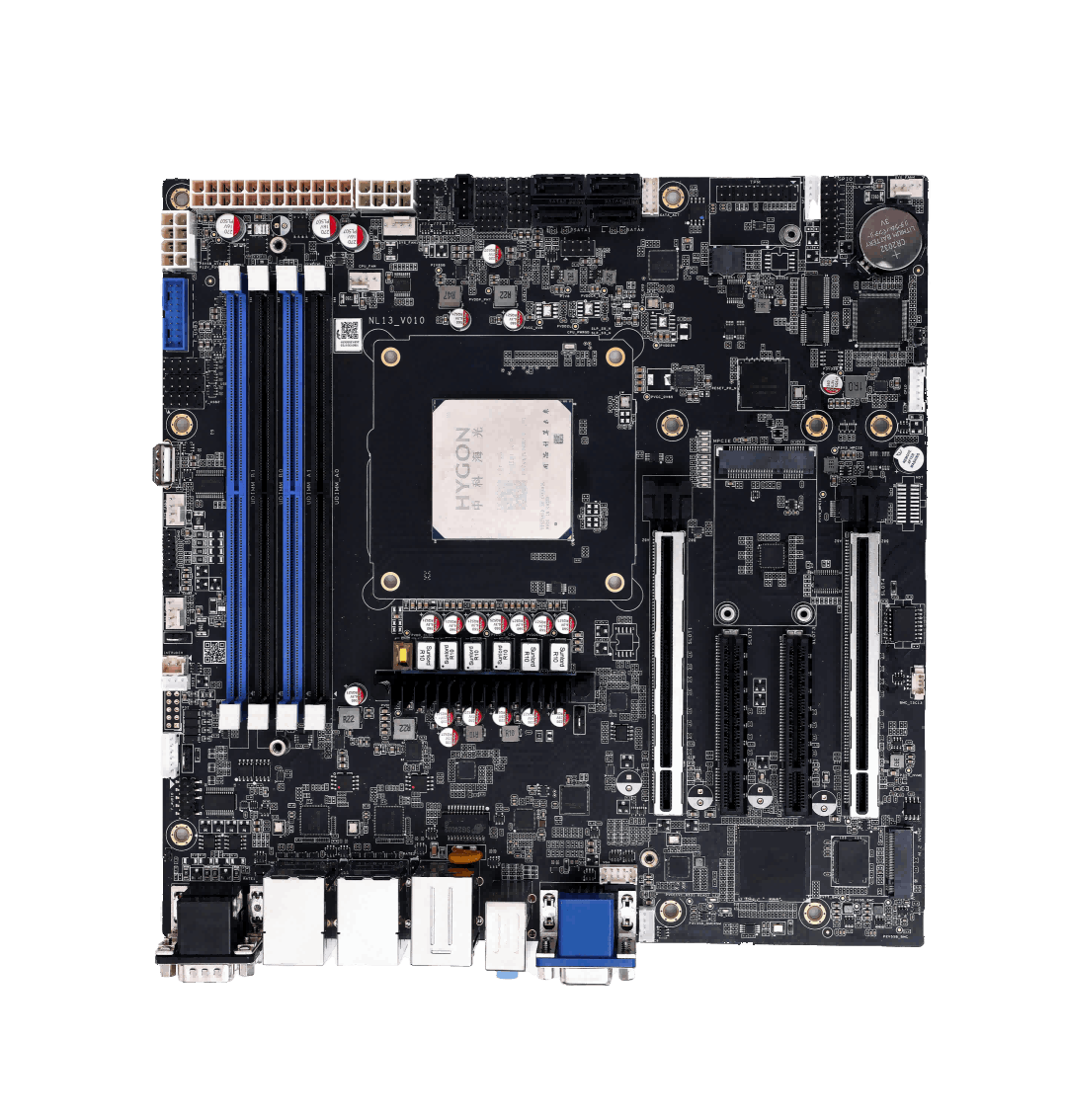

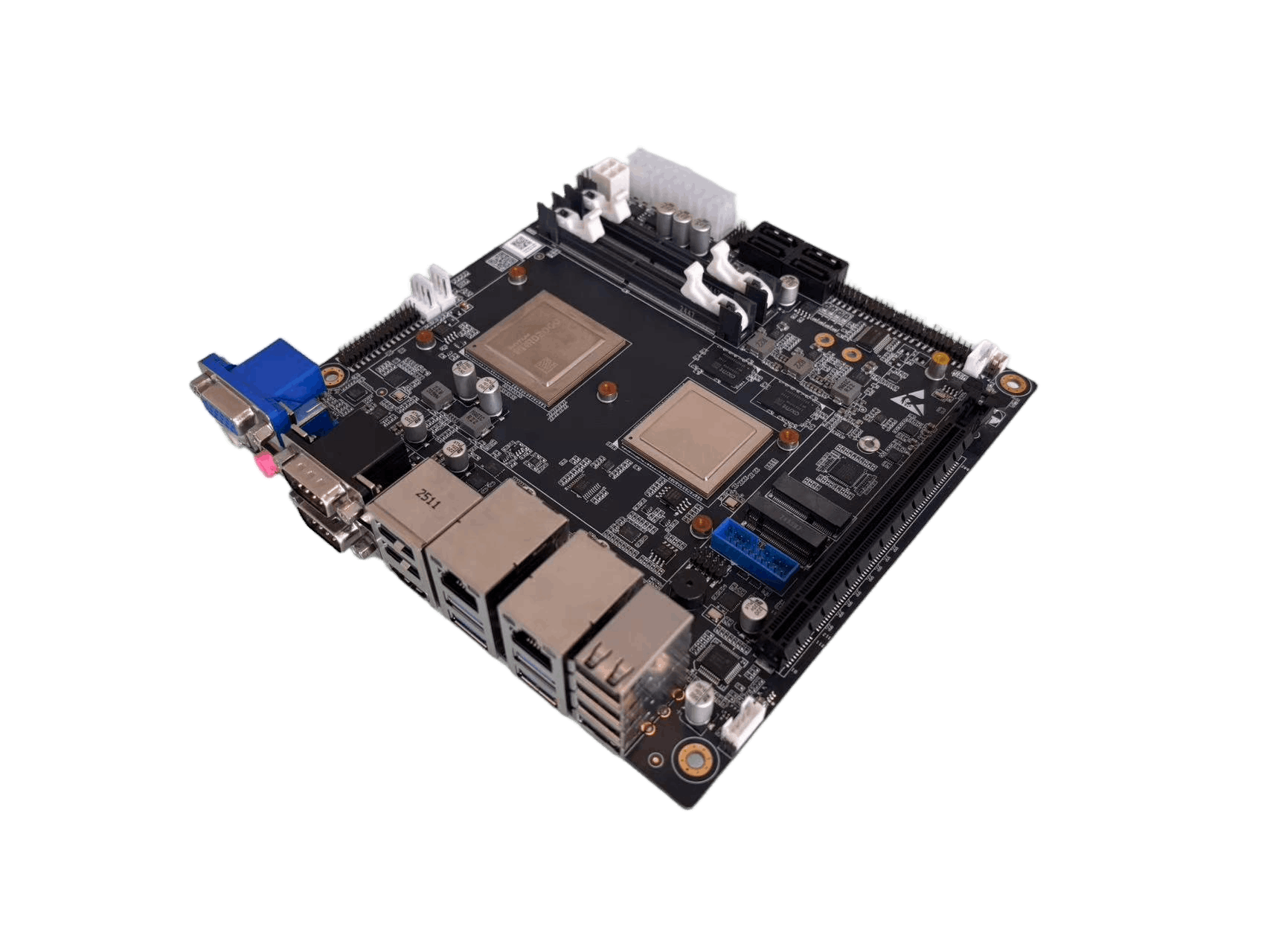

mITX-H3400-01是⼀款基于海光C86-3450处理器的标准Micro-ATX⼯业主板，244×244mm紧凑尺⼨。板载4×DDR5 UDIMM插槽（⽀持ECC）和双BIOS冗余设计，⽀持BMC管理模块（AST2600）。提供2×千兆⽹⼝、15个USB接⼝、7个COM串⼝、8×DI/8×DO等丰富接⼝。⽀持双系统硬盘冷备切换，满⾜全国产化信创要求，适⽤于⼯业⾃动化、⽹络安全、边缘计算、AI部署等领域。
产品规格
| 类别 | 名称 | NL13-3490规格参数(mATX-H3400-01 ) | NL13-3450规格参数(mATX-H3400-01 ) | NL13-3450G规格参数(mATX-H3400-01) | 备注 |
| 处理器 | CPU | 海光C86-3490，16核/32线程@主频2.8Ghz | 海光C86-3450，8核/16线程@主频3.6Ghz | 海光C86-3450G，8核/16线程@主频3.6Ghz | |
| 内存 | DDR | 4*DDR5 UDIMM 插槽，支持ECC | 4*DDR5 UDIMM 插槽，支持ECC | 4*DDR5 UDIMM 插槽，支持ECC | 内存条可结构锁附加固；可选用高可靠双触点插槽 |
| 固件 | BIOS | 2*16MB SPI NOR FLASH，UEFI | 2*16MB SPI NOR FLASH，UEFI | 2*16MB SPI NOR FLASH，UEFI | 板载双BIOS，支持主备冗余 |
| 存储 | M.2 | 1*M.2 2280 M-Key NVMe | 1*M.2 2280 M-Key NVMe | 1*M.2 2280 M-Key NVMe | PCIE5.0 x4 |
| SATA | 4*SATA3.0 | 4*SATA3.0 | 4*SATA3.0 | 支持双系统硬盘冷备切换 | |

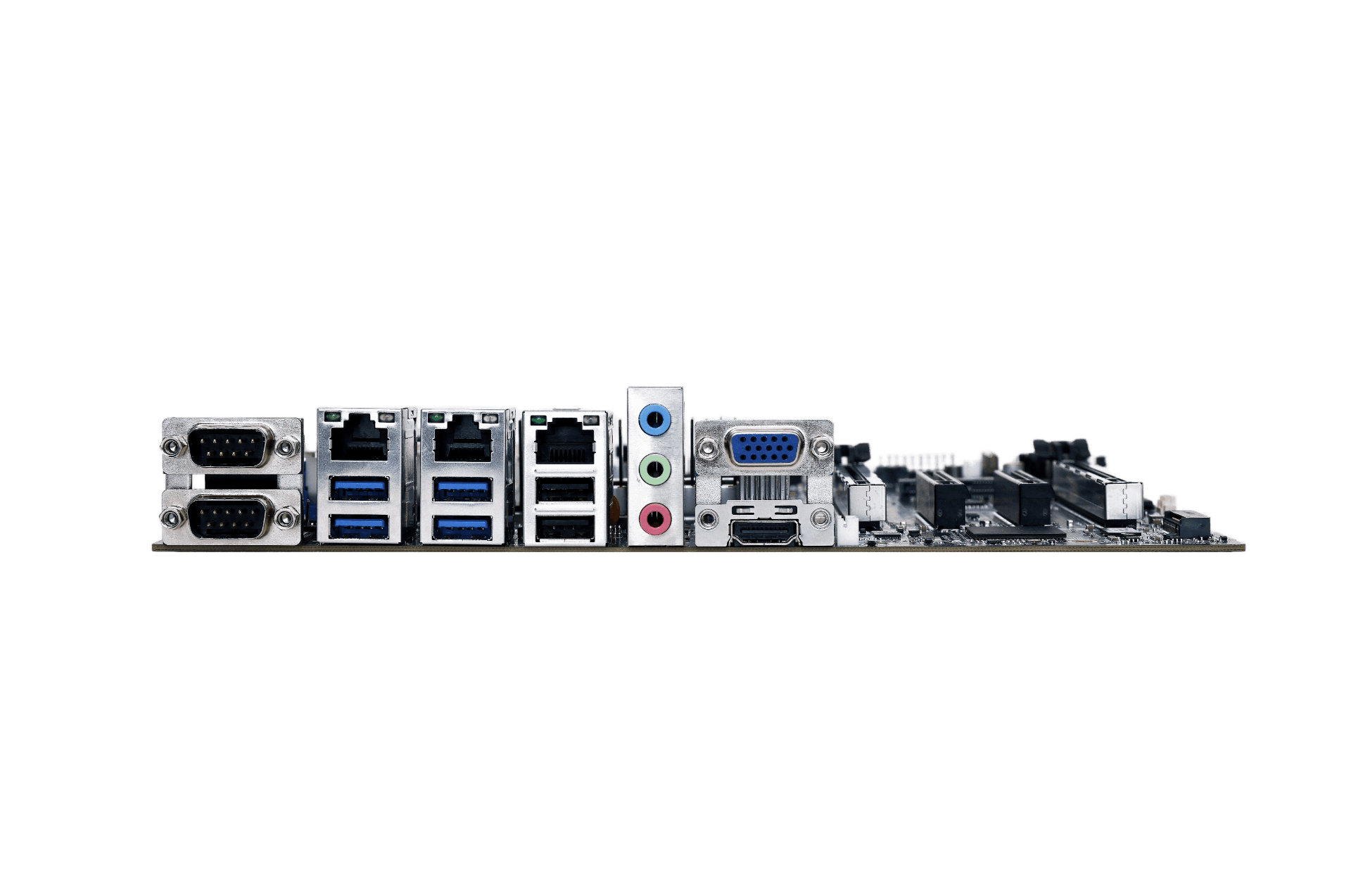

| 网络 | LAN | 后面板：2*RJ45 千兆网口 | 后面板：2*RJ45 千兆网口 | 后面板：2*RJ45 千兆网口 | 隔离电压2KV，雷击浪涌4KV(防雷器件电路) |
| 显示 | Display | 支持BMC显示模块、标准PCIe独显 1*HDMI+1*VGA | 支持BMC显示模块、标准PCIe独显 1*HDMI+1*VGA | 支持CPU核显、标准PCIe独显 1*HDMI+1*VGA | 支持芯动科技、景嘉微、摩尔线程等国产GPU显卡 |
| 音频 | Audio | 1*LINE-OUT、1*MIC-IN、1*LINE-IN 1*Front_Audio（主板插座） | 1*LINE-OUT、1*MIC-IN、1*LINE-IN 1*Front_Audio（主板插座） | 1*LINE-OUT、1*MIC-IN、1*LINE-IN 1*Front_Audio（主板插座） | |
| IO接口 | USB | 后面板：4*USB3.0+2*USB2.0 主板插座：2*Front_USB3.0+7*USB2.0 | 后面板：4*USB3.0+2*USB2.0 主板插座：2*Front_USB3.0+7*USB2.0 | 后面板：6*USB3.0+2*USB2.0 主板插座：2*Front_USB3.0+7*USB2.0 | |
| COM | COM0 DB9M | COM0 DB9M | COM0 DB9M | 仅支持4线RS232,可切换为console口 | |
| COM1 DB9M | COM1 DB9M | COM1 DB9M | 支持RS-232/422/485 支持5V/12V电压切换，软件设置 | ||
| COM2 header | COM2 header | COM2 header | 支持RS-232/422/485 支持5V/12V电压切换，跳线帽选择 | ||
| COM3/4/5 header | COM3/4/5 header | COM3/4/5 header | 支持RS-232 支持5V/12V电压切换，跳线帽选择 | ||
| COM6 header | COM6 header | COM6 header | 仅支持4线RS232 | ||
| DIO | 8*DI+8*DO（主板插座） | 8*DI+8*DO（主板插座） | 8*DI+8*DO（主板插座） | ||
| PS/2 | 2*PS/2（主板插座） | 2*PS/2（主板插座） | 2*PS/2（主板插座） | ||
| 扩展插槽 | PCIE | 1*PCIE5.0 x16插槽 | 1*PCIE5.0 x16插槽 | 1*PCIE5.0 x16插槽 | 可支持两张3槽位算力卡进行AI部署，例如英伟达、摩尔线程、芯动科技、天数智芯等 支持Raid磁盘阵列卡 |
| 1*PCIE5.0 x8插槽 | 1*PCIE5.0 x8插槽 | 1*PCIE5.0 x8插槽 | |||
| 1*PCIE5.0 x8插槽 | 1*PCIE5.0 x8插槽 | 1*PCIE5.0 x8插槽 | |||
| 1*PCIE5.0 x16插槽 | 1*PCIE5.0 x16插槽 | 1*PCIE5.0 x16插槽 | |||
| BMC | BMC | 支持，AST2600 | 支持，AST2600 | 默认不上 | |
| BMC ROM | 64MB SPI FLASH | 64MB SPI FLASH | NA | ||
| BMC RAM | 1GB DDR4 | 1GB DDR4 | NA | ||
| EEPROM FRU | 1个24C04 | 1个24C04 | NA | ||
| EMMC | 支持 | 支持 | NA | ||
| IPMI口 | 1个,YT8521 | 1个,YT8521 | NA | ||
| 安全可信 | 支持可信模块（主板插座） | 支持可信模块（主板插座） | 支持可信模块（主板插座） | 支持大唐高鸿等TPM/TCM可信模块 | |
| WIFI&蓝牙 | 1*M.2 2230 E-Key WIFI | 1*M.2 2230 E-Key WIFI | 1*M.2 2230 E-Key WIFI | 不支持蓝牙 | |
| 5G | 1*M.2 3052 B-Key 5G module | 1*M.2 3052 B-Key 5G module | 1*M.2 3052 B-Key 5G module | ||
| RTC | 支持 | 支持 | 支持 | ||
| 温度监测 | 支持 | 支持 | 支持 | ||
| 看门狗 | 支持硬件看门狗 | 支持硬件看门狗 | 支持硬件看门狗 | ||
| 蜂鸣器 | 1*Buzzer | 1*Buzzer | 1*Buzzer | ||
| 电源按键 | 主板开关机和重启按键插座 可选择：来电自动开机或电源按键开机 | 主板开关机和重启按键插座 可选择：来电自动开机或电源按键开机 | 主板开关和重启按键插座 可择：来电自动开机或电源按键开机 | ||
| 复位按键 | 复位按键插座（主板预留） | 复位按键插座（主板预留） | 复位按键插座（主板预留） | ||
| 系统切换按键 | 双系统硬盘的解锁和切换按键插座（主板预留） | 双系统硬盘的解锁和切换按键插座（主板预留） | 双系统硬盘的解锁和切换按键插座（主板预留） | 支持双系统硬盘冷备切换 | |
| 指示灯 | 1*PWR/SYS+1*HDD/RUN 2*双系统工作指示灯（主板插座） | 1*PWR/SYS+1*HDD/RUN 2*双系统工作指示灯（主板插座） | 1*PWR/SYS+1*HDD/RUN 2*双系统工作指示灯（主板插座） | 电源/系统、硬盘/运行的指示灯信息可定制 支持双系统盘工作指示灯 | |
| 主板供电 | 1*ATX 24Pin +2*ATX 8Pin | 1*ATX 24Pin +2*ATX 8Pin | 1*ATX 24Pin +2*ATX 8Pin | ||
| 电源管理 | 支持系统睡眠&唤醒的功能 | 支持系统睡眠&唤醒的功能 | 支持系统睡眠&唤醒的功能 | ||
| 环境要求 | 温度 | 工作温度：-10℃~+60℃ 存储温度：-40℃~+70℃ | 工作温度：-10℃~+60℃ 存储温度：-40℃~+70℃ | 工作温度：-10℃~+60℃ 存储温度：-40℃~+70℃ | 主板风扇接口插座4个，CPU风扇插座1个 |
| 湿度 | 工作湿度：5%-90%无凝露 | 工作湿度：5%-90%无凝露 | 工作湿度：5%-90%无凝露 | ||
| 主板特征 | 形态 | 标准Micro-ATX主板 | 标准Micro-ATX主板 | 标准Micro-ATX主板 | 主板插座支持上层板扩展IO接口 |
| 尺寸 | 244mm（宽） * 244mm（深/IO口海岸线至对端） | 244mm（宽） * 244mm（深/IO口海岸线至对端） | 244mm（宽） * 244mm（深/IO口海岸线至对端） | ||
| 面板 | IO端口金属挡片 | IO端口金属挡片 | IO端口金属挡片 | ||
| 操作系统 | 银河麒麟 、统信UOS、中科方德、凝思； Window、Linux/Unix等 | 银河麒麟 、统信UOS、中科方德、凝思； Window、Linux/Unix等 | 银河麒麟 、统信UOS、中科方德、凝思； Window、Linux/Unix等 | ||
| 产品认证 | 符合CCC、Rohs | 符合CCC、Rohs | 符合CCC、Rohs | 满足全国产化信创要求 | |
