NW01

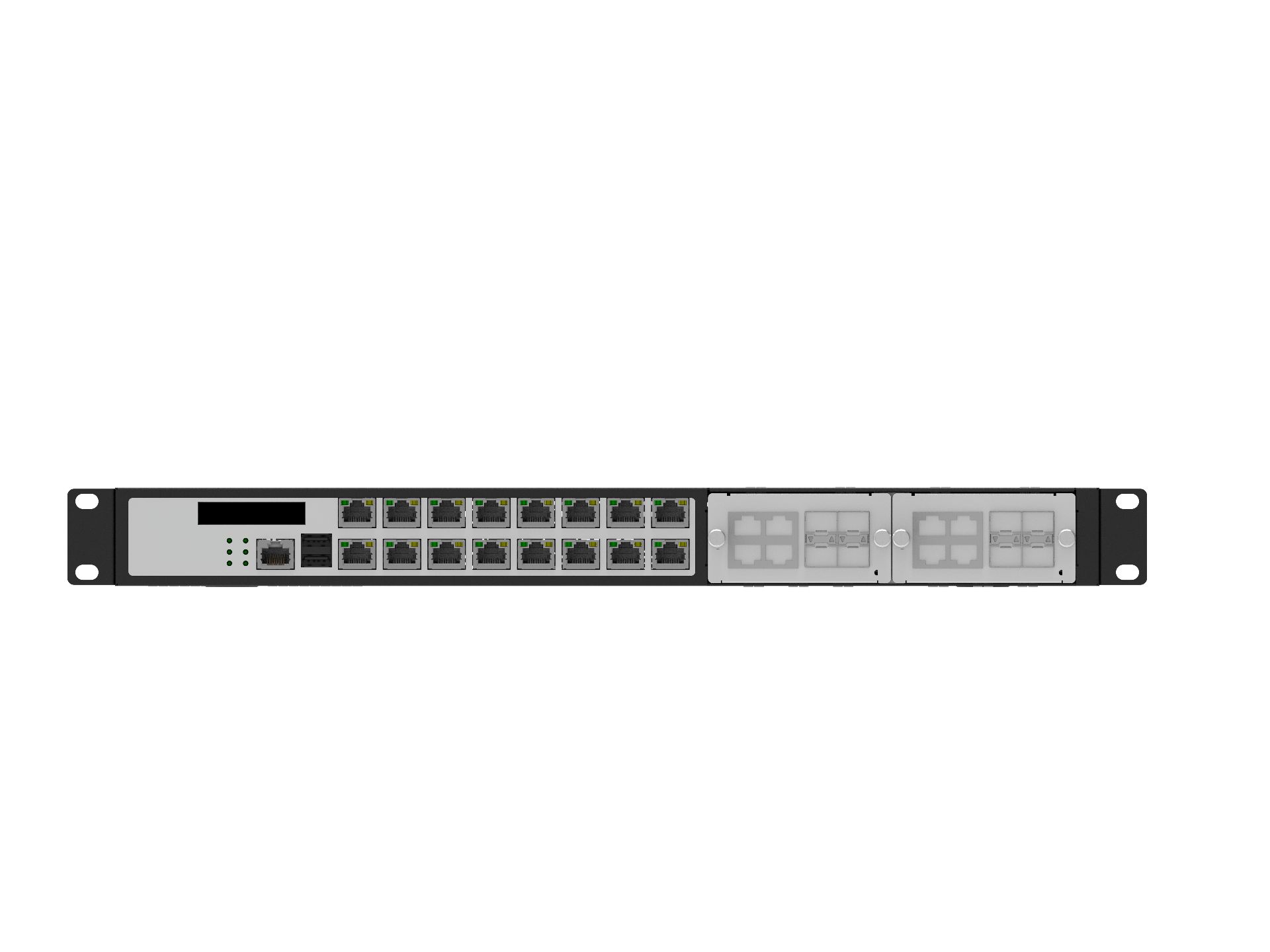

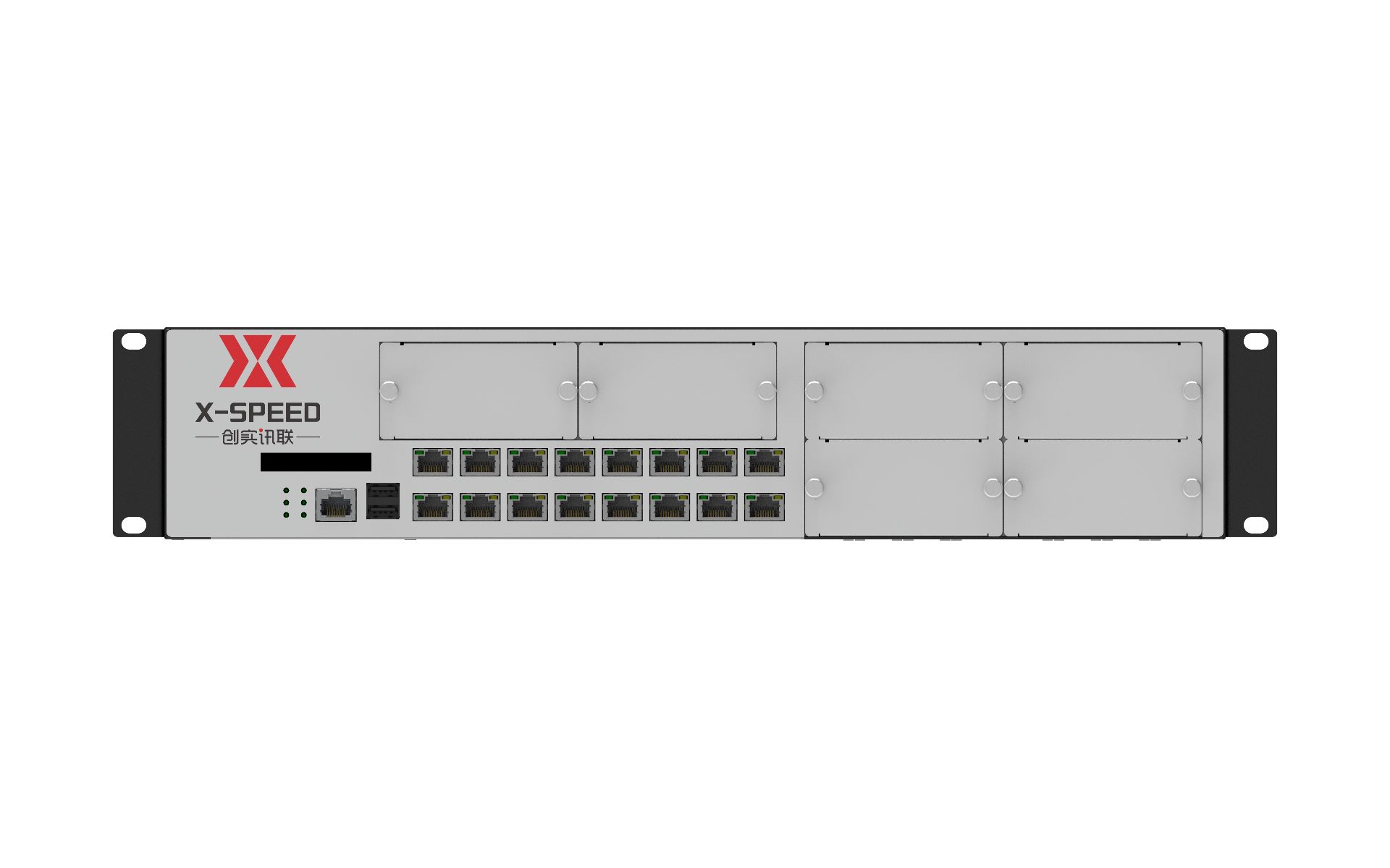

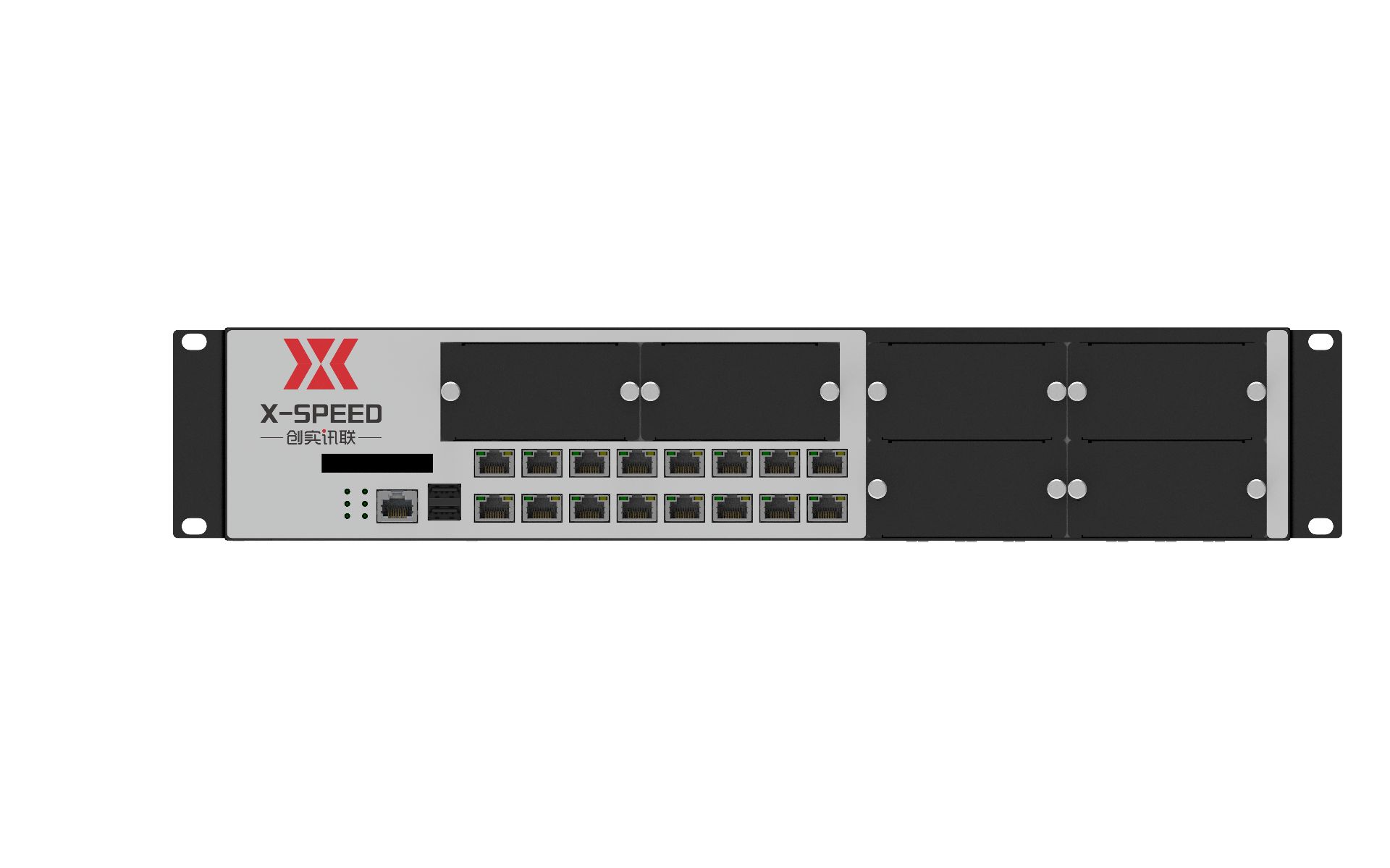

1U / 2U 机架式网络应用平台
主板采用Intel⑧W480E芯片组设计方案，选用10th /11thGen Intel⑧CoreTM处理器；
板载网口可选8电/6电2光，支持3组Bypass,可通过内接扩展板增设4电/4光/8电/8光，视机型支持2到6扩；
4×DDR4 UDIMMs(最大容量128 GB,支持ECC),双通道，内存速率2666/2933MT/s；
存储配置灵活，最多支持4个SATA3.02.5寸或3.5寸硬盘，板载2个mSATA/miniPCle自适应插座；
用于NGFW、安全网关、IDS/IPS、APT防御等网络安全平台，提供高性能、高扩展、高可靠的中端硬件平台解决方案。
产品简介
性能强大
第 10 / 11 代英特尔® 酷睿TM 处理器基于先进的制程工艺，提供强大的计算和处理能力，在大规模数据传输和存储时可享受更加稳定流畅的体验； 英特尔® W480E 芯片组还支持更多的扩展和接口，为用户提供丰富的选择和灵活性。
接口充足
相较传统 C236 / C246 平台，具备更为丰富的板载网口资源，单板无需扩展即可覆盖绝大多数应用场景，而通过内接扩展板和外接扩展卡可进一步扩充网口； 板载和扩展电口均可实现 Bypass 功能，配置方案灵活，整机最多有8组Bypass，由MCU单独控制口线。
扩展灵活
包含 4 个 SATA3.0 接口，其中 2 个为专用接口，剩余 2个与上层扩展槽复用； 内置2个miniPCIe接口(复用)，支持Wi-Fi 6模块； 多达 6 个 PCIe 扩展槽 (其中两个为 PCIe3.0 × 8 )，提供高带宽的同时亦支持多种规格的扩展卡。
产品规格
类别 | 要素 | 描述 |
处理器 | 编号合集 | 10th/11th Gen Intel® CoreTM i5/i7/i9 Processors |
| 线程 | 10 | |
| 核心 | 20 | |
| 基频 | 3.70GHz | |
| 缓存 | 24MB | |
| 功耗 | 65 W ( 1U ), 125 W ( 2U ) | |
内存 | 速率 | 2933MT/s |
| 容量 | 128GB | |
| 类型 | 4 × DDR4 UDIMMs | |
| 纠错 | yes | |
网络 | 芯片 | 16 × Intel I210/I210-IS |
| 6 × RJ45, 2 × SFP | √ | |
| 8 × RJ45 | √ | |
| 旁路 | 8 segments | 16 ports ( optional ) | |
存储 | SPI Flash | 32MB (BIOS) |
| SATA (2.5"/3.5" HDD/SSD) | 4 | |
| mSATA/miniPCIe | 2 ( SATA3.0 ) | |
| M.2 | N/A | |
扩展 | 插槽 | 2 × PCIe3.0*8, 4 × PCIe3.0*2 |
| 模块 | up to 6 NICs |
类别 | 要素 | 描述 |
主板 | 串口 | 1 × RJ45 ( standard CISCO ), 1 × RS232 |
| USB | 2 × USB3.0 ( front ), 2× USB3.0 ( 19-pin header） | |
| LED | LINK/ACT, GE_LINK ( network interface ) PWROK/ALARM/HDD/BYPASS/PWR1/PWR2 ( 6 × software-defined LEDs in total ) | |
| BEEP | 2 ( BIOS beep + PSU beep ) | |
| SIO | voltage / fan / thermal / GPIO | |
| TPM | 10-pin SPI header | |
| 显示 | VGA port, HDMI port ( optional ) | |
| 微控 | BYPASS control | |
电源 | 单电 | √（1U) |
| 双电 | ||
| 功率 | 250W | |
| 冗电 | 250 W × 2 ( 1U ) / 550 W × 2 ( 2U ) | |
机箱 | 尺寸 | 430 mm × 500 mm × 44.5 mm ( 1U ) 430 mm × 500 mm × 88.9 mm ( 2U ) |
| 按钮 | POWER, BYPASS, RESET | |
| 风扇 | 1 × CPU FAN, 3 × SYS FAN | |
| 接地 | yes | |
环境 | 工作 | 0~45℃ @ 5~90% RH non-condensing |
| 储存 | -40~70℃ @ 5~90% RH non-condensing |
