AD03
无风扇导轨式工业防火墙
基于 Intel® N 系列处理器以及 Intel Atom® x7000 系列处理器开发，采用兼容性设计，最高支持 4 核 4 线程；
1 条 DDR4 SODIMM ( 最大容量 32 GB，不支持 ECC )，内存速率达 3200 MT/s；

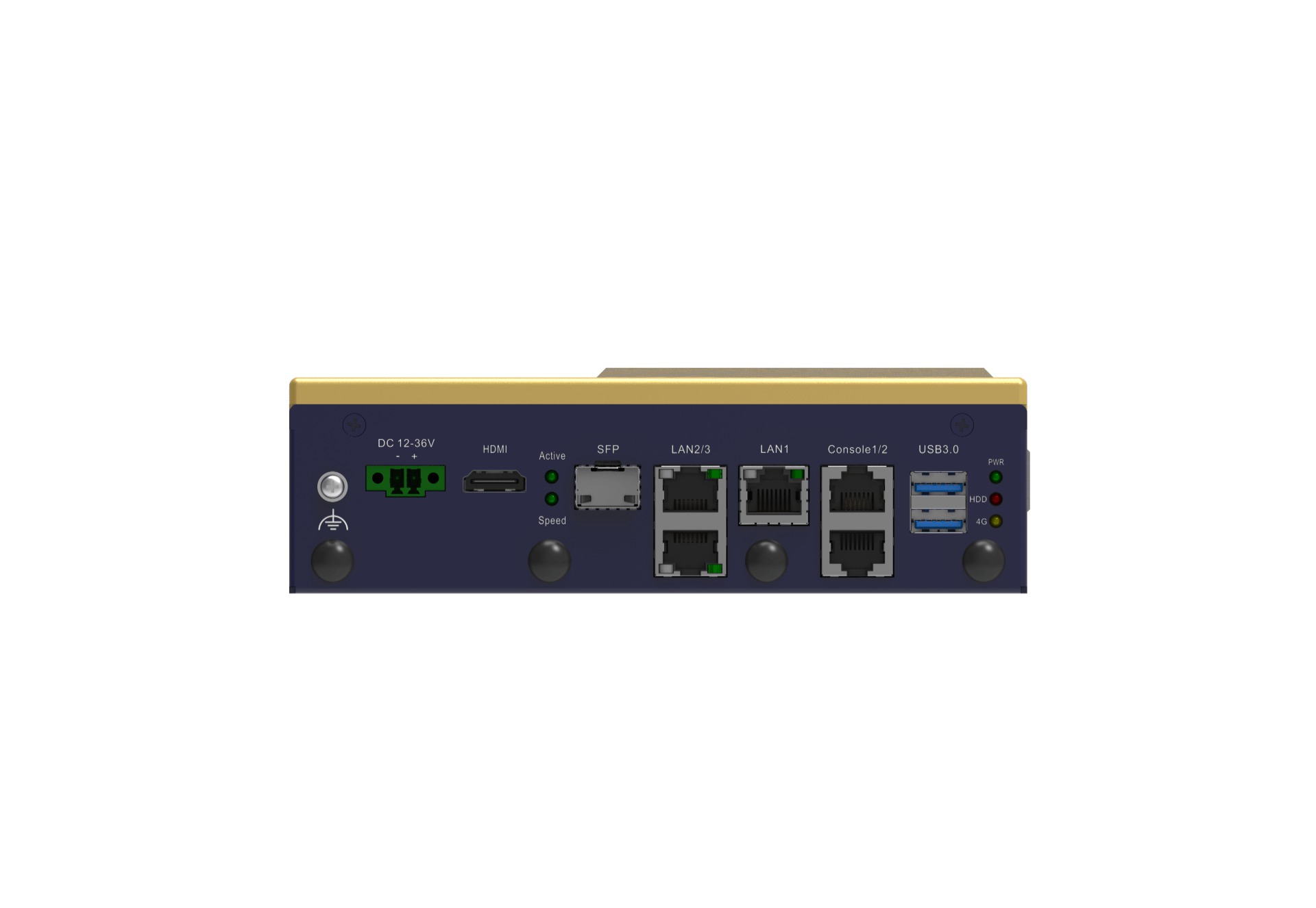

3 个千兆网络电口，1 个千兆网络光口，以及 2 个 RJ45 Console 串口；
板载 8GB eMMC，支持 1 个 2.5" HDD / SSD ( SATA3.0 ) 和 1 个 mSATA 存储扩展；

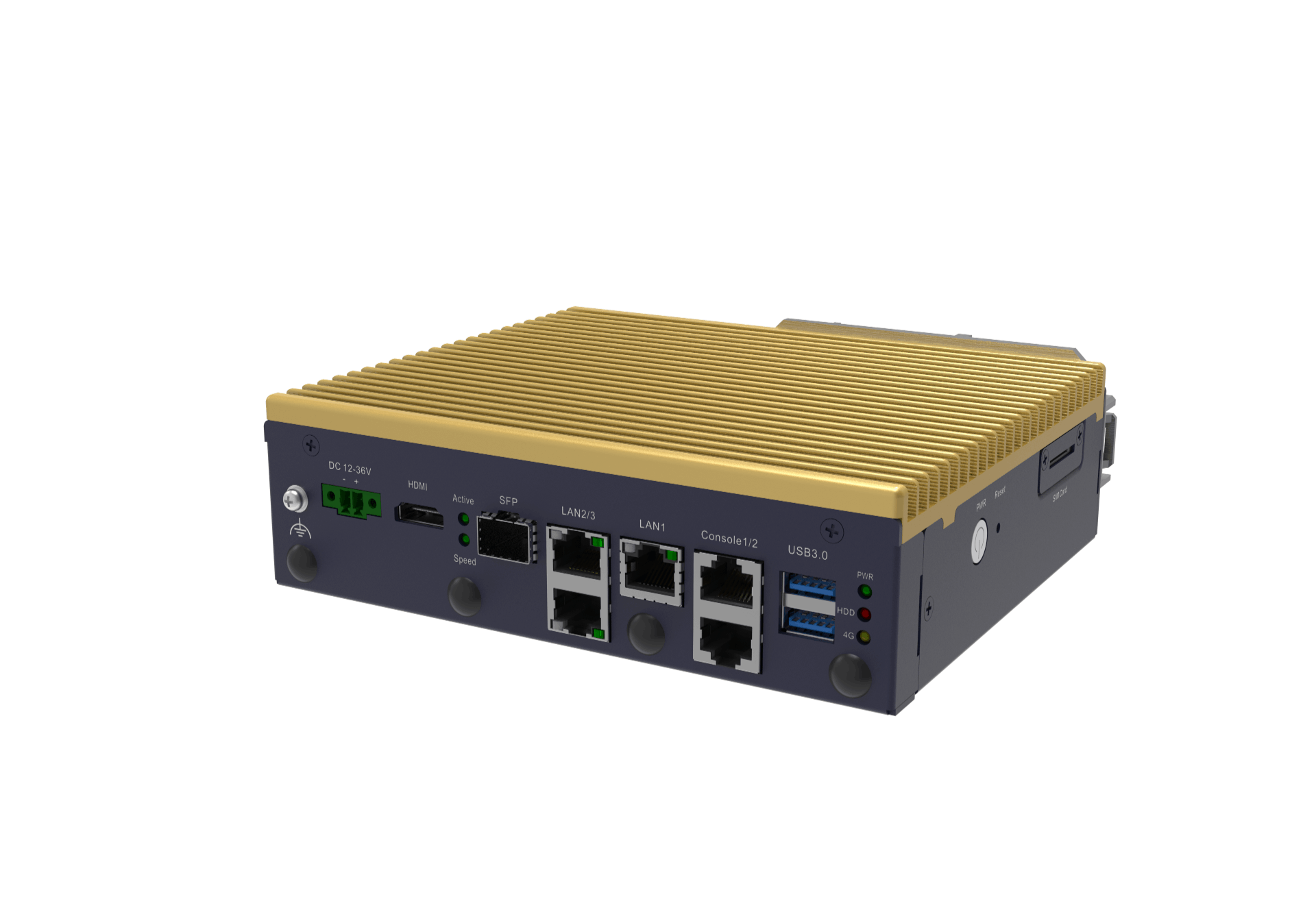

前置 2 个 USB3.0 接口，1 个 HDMI 接口；
支持宽压电源 ( 12 V ~ 36 V ) 以及扩展温度 ( -20 ℃ ~ 70 ℃ )。
产品简介
高性价比
英特尔® Alder Lake-N 和 Amston Lake 系列处理器采用先进的制程工艺，提供过硬的计算和处理能力，让用户在入门级的硬件平台上享受性价比平衡； 针对边缘和网络应用进行了优化，可以通过基于软件的实现满足大部分入门级网络应用的需求。
行业标准
坚固耐用的智能型 DIN-Rail 式无风扇硬件平台，专为工业防火墙设备和其它边缘计算场景而设计； 采用宽压电源输入范围，可在全球不同系统电压要求下使用相同类型的电源；同时对串口、以太网、电源输入实施独立保护设计，全面支持各种工业及物联网应用。
界面多样
侧置 SIM 卡插槽，支持 4G LTE 模块； 内置 miniPCIe 插槽，支持 Wi-Fi 模块和 mSATA 存储； 内置 10-pin TPM Header； 前置 2 个 USB3.0 接口，1 个 HDMI 接口； 前置 4 个 SMA 杆状天线孔，可按需自行装配。
产品规格
类别 | 要素 | 描述 | |
处理器 | 编号合集 | x7405C | x7809C |
| 线程 | 4 | 8 | |
| 核心 | 4 | 8 | |
| 基频 | 2.20GHz | 2.40GHz | |
| 睿频 | 3.40GHz | 3.60GHz | |
| 指标 | 12W | 25W | |
内存 | 速率 | 3200MT/s | |
| 容量 | 8GB/16GB/32GB | ||
| 类型 | 1 × DDR4 SODIMM | ||
| 纠错 | no | ||
网络 | 芯片 | 3 × Intel I210-IT, 1 × Intel I210-IS | |
| 3 × RJ45, 1 × SFP | √ | ||
| 管口 | N/A | ||
| 旁路 | 1 segments | ||
存储 | eMMC | 8GB | |
| SATA (2.5"/3.5" HDD/SSD) | 1 | ||
| mSATA | 1* ( either/or 4G module ) | ||
| M.2 | N/A | ||
扩展 | 插槽 | 4G, Wi-Fi | |
| 模块 | N/A | ||
类别 | 要素 | 描述 |
主板 | 串口 | 2 × RJ45 |
| USB | 2 × USB3.0 | |
| LED | LINK/ACT, SPEED( network interface ) | |
| BEEP | CPU beep | |
| SIO | NCT6126D | |
| TPM | 10-pin header | |
| 带外 | N/A | |
| 显示 | HDMI Port | |
| 端口 | 8 | |
| 调试 | yes | |
| 电源 | 供电 | 12-36 V DC-in |
| 功率 | 65W adapter | |
机箱 | 尺寸 | 170 mm × 140 mm × 50 mm ( 1U, dsktp ) |
| 按钮 | POWER,RESET | |
| 风扇 | fanless | |

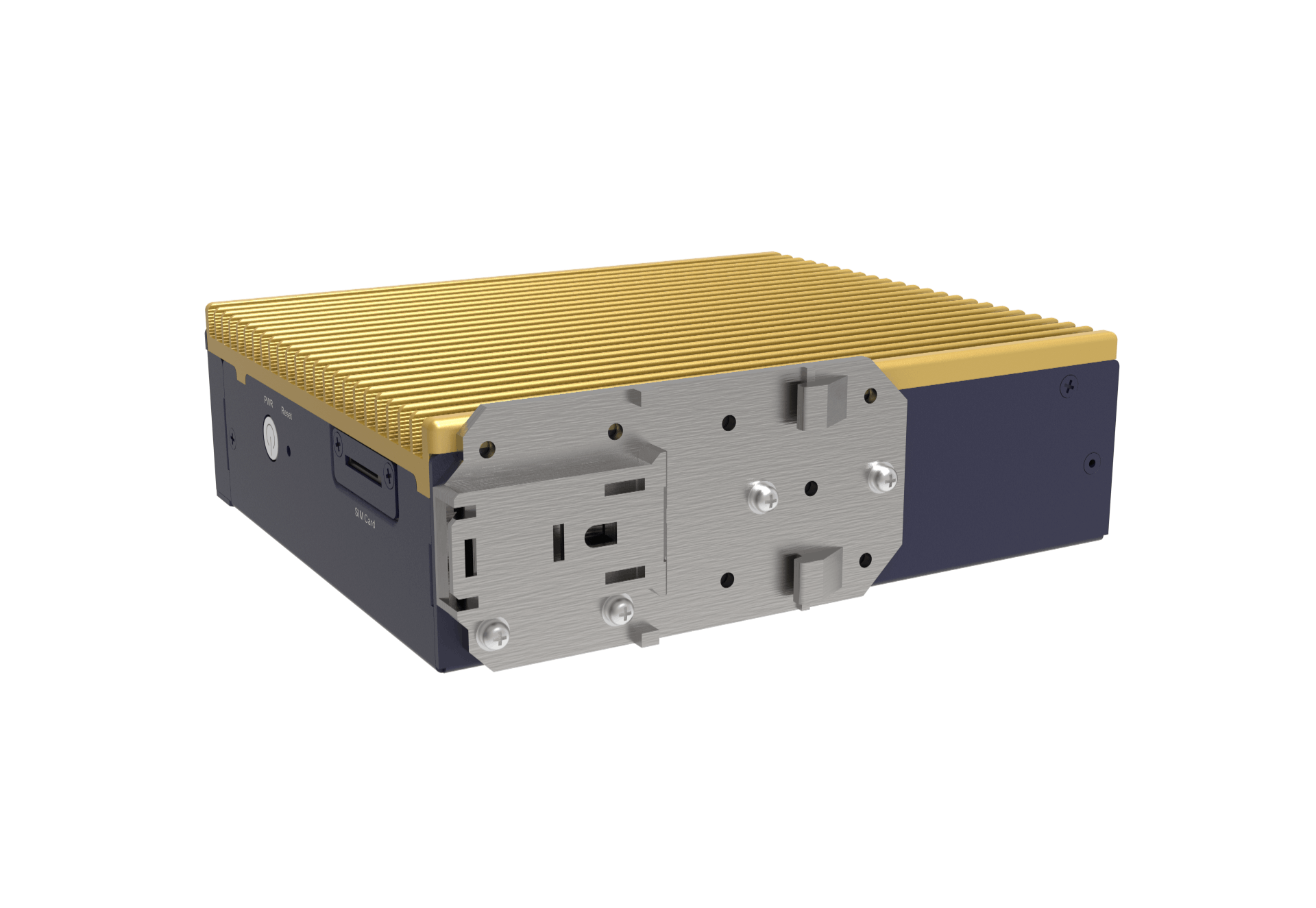

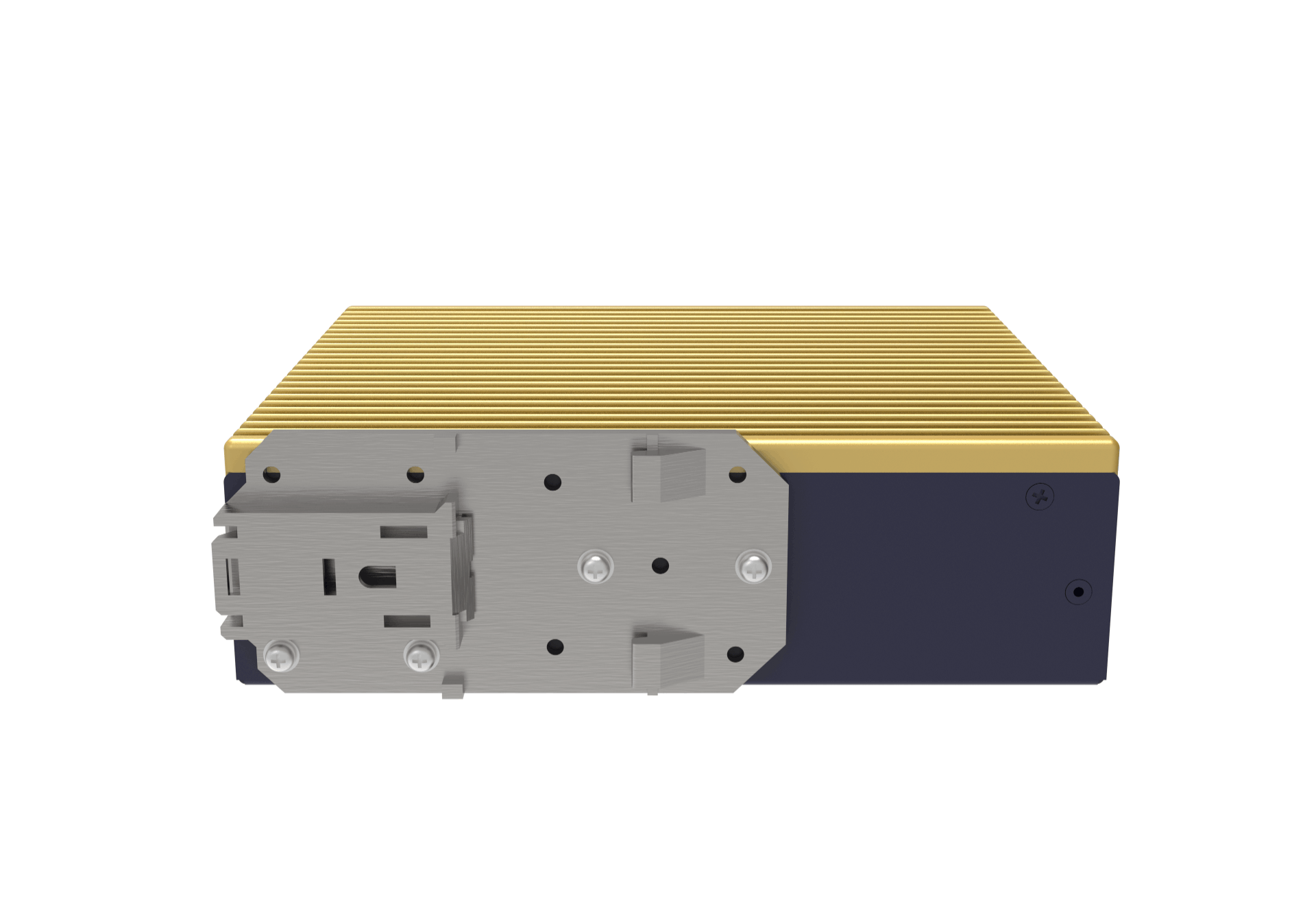

| 支架 | DIN-rail | |
环境 | 工作 | -20~70℃ @ 10~85% RH non-condensing |
| 储存 | -40~85℃ @ 10~85% RH non-condensing |
